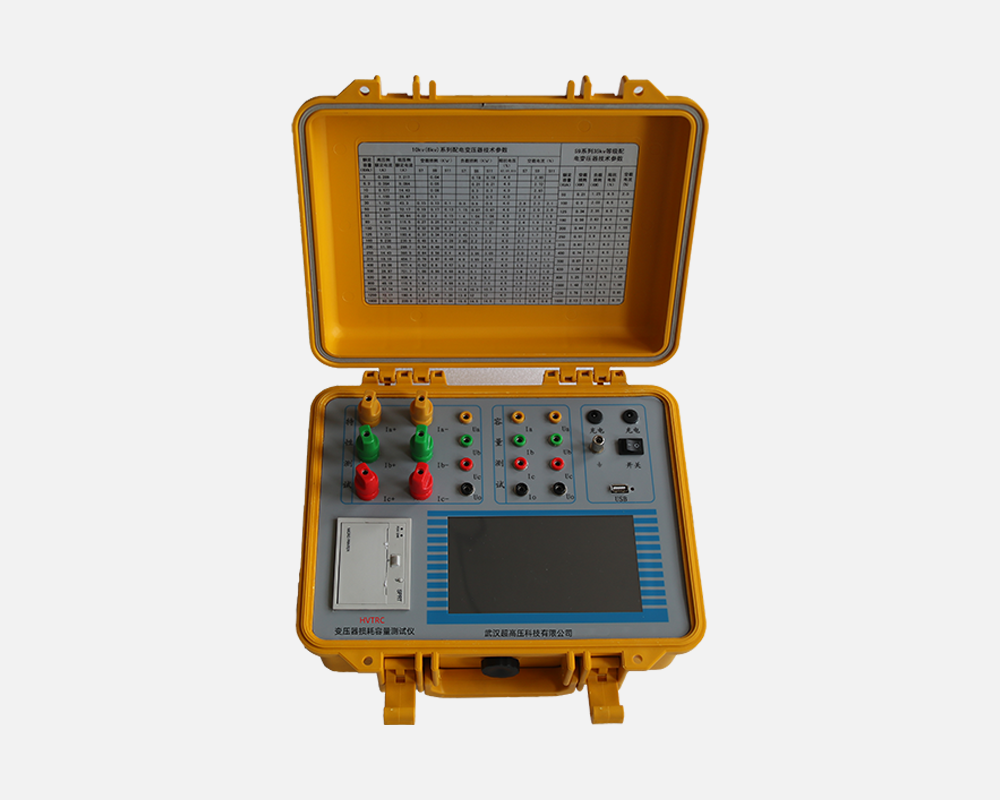

HVTRC  变压器损耗容量测试仪
HVTRC  变压器损耗容量测试仪

产品简介

       HVTRC  变压器损耗容量测试仪是针对不良电力用户偷逃基本电费、私自增容问题而研发设计的新型仪器,是专门用于变压器容量、特性参数测量的高精密仪器。本产品采用彩色大屏幕触控液晶显示器,中文显示。仪器内部自带可充电电池,无需外接电源即可工作。电池一次完全充电可连续测量100台以上的变压器。仪器内可提供三相精密50Hz正弦波交流测试电源,在测量变压器容量和有源负载时不需要外接三相测试电源及调压器、升流器等辅助设备,从而大大提高了工作效率。

        本仪器包含两项基本功能:即有源变压器容量测试仪+变压器特性参数测试仪。它可对多种变压器的容量、型式、空载电流、空载损耗、负载损耗、阻抗电压等一系列工频参数进行精密测量。

本产品具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。完全可以取代以往利用多表法测量变压器损耗和容量的方法,接线更简单,测试、记录更方便,从而提高了工作效率。


产品特点

l  可现场测量多种配变、电变变压器容量,无需另配电源,检测更方便、更快捷

l  结合外配电源、调压、升压升流等设备,可测量各种变压器的空载电流、空载损耗、阻抗电压、负载损耗等特性数据

l  所有测试结果均进行了相关校正。您只需输入相关参数(如温度等),仪器即可自动进行诸如:波形畸形校正、温度校正、非额定电压校正、非额定电流校正等多种校正,使测试结果准确度更高

l  变压器特性测量中,电压最大量程可达750V,电流最大量程达100A

l  变压器特性测试时,通过外接电压互感器、电流互感器可对电压、电流量程进行扩展,大大加宽了仪器的测试范围

l  大屏幕、高亮度液晶显示,全中文菜单及操作提示,触屏操作

l  根据测试结果中的空载、负载损耗,可自动推定三相油浸式配变、电变变压器的性能水平,供工作人员现场参考(本仪器目前只可对三相油浸式变压器配、电变变压器进行性能水平代号。其他种类的变压器,所推测结果无效)








技术参数

1、内置电源输出范围

   电压:0~10V

   电流:0~10A

2、特性测试电源输入范围

   电压:0~750V

   电流:0~100A

3、容量测量范围

   容量:20kVA~65000kVA

4、测试精确度

   电压、电流:±0.2%

   功率:±0.5%(CosΦ>0.1), ±1.0%(0.02<CosΦ<0.1)

5、工作温度

   -20℃~+60℃

6、充电器电源要求

    市电AC160V~265V

7、绝缘度

  ⑴、容量测试、电压、电流输入点对机壳的绝缘电阻≥100MΩ

  ⑵、充电电源输入对机壳之间承受工频2kV(有效值),测试时长1分钟

8、体积

    32cm×25cm×12cm

9、重量

    4.5㎏
