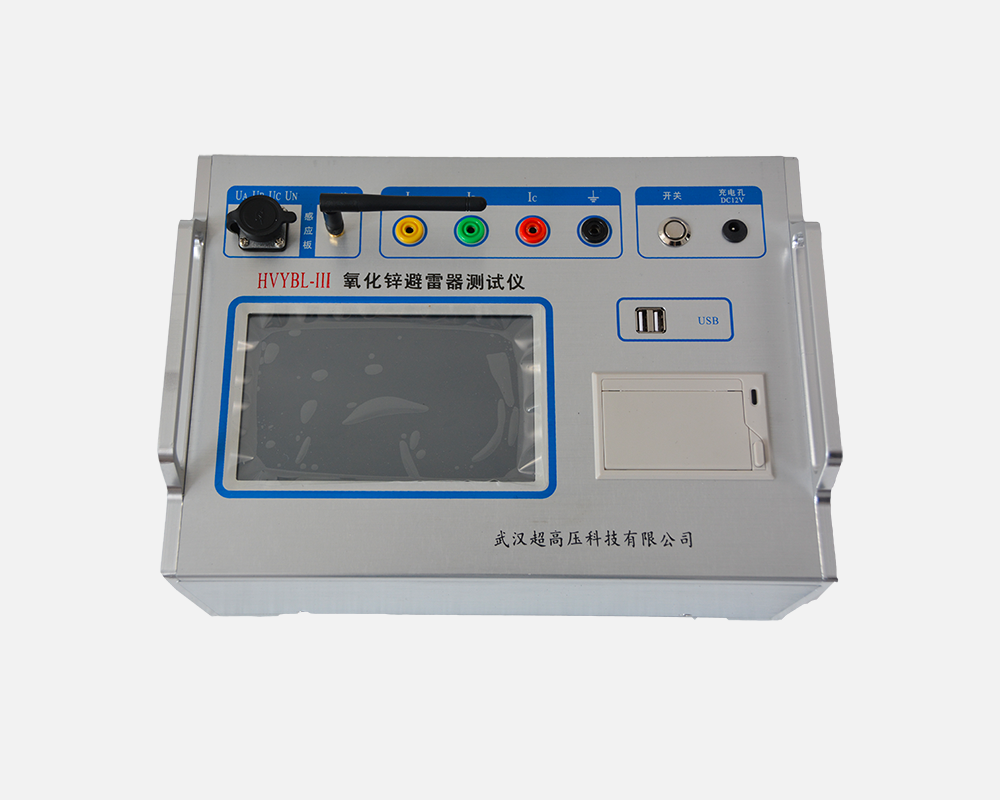

氧化锌避雷器测试仪是用来检测和评估氧化锌避雷器的工作状态和性能的仪器。下面将详细介绍氧化锌避雷器测试仪的工作原理。

1.氧化锌避雷器的基本原理和结构 氧化锌避雷器是一种用于保护电力系统中各种设备免受雷击和过电压损害的装置。它由一组金属氧化锌非线性电阻单元组成，通常使用外壳和反径向手握组装，形成序列谐振电路。当系统电压在正常范围内时，氧化锌避雷器的电阻较大，只有微弱的漏电流通过。当系统电压升高到超过设定的保护电压时（通常为锌电阻达到平衡电压U0.1或U1的1.3倍），氧化锌避雷器由储能状态迅速转变为导电状态，产生大量的漏电流，将过电压引到接地。

2.氧化锌避雷器测试仪的原理 氧化锌避雷器测试仪主要是通过模拟氧化锌避雷器的工作原理，输入一系列的测试电压和电流，来检测氧化锌避雷器的参数和性能。测试仪通常由电源、电流源、电液传感器、采样电路、处理电路和显示部分组成。变压器有载开关测试仪

（1）电压源：测试仪通过电压源提供测试电压，用于模拟实际运行时遭受的过电压。

（2）电流源：测试仪通过电流源提供测试电流，用于模拟实际运行时的漏电流。

（3）电液传感器：电液传感器用于采集氧化锌避雷器的漏电流信号，并将其转化成电压信号。

（4）采样电路：采样电路用于对电液传感器采集的漏电流信号进行采样和放大，并将其送入处理电路进行处理。

（5）处理电路：处理电路对采样电路输出的信号进行滤波、放大、AD转换等处理，获取到氧化锌避雷器的漏电流波形和参数。

（6）显示部分：显示部分将处理电路输出的漏电流波形和参数显示在仪器的显示屏上，供用户观察和分析。

3.氧化锌避雷器测试仪的工作过程 氧化锌避雷器测试仪的工作过程大致分为以下几个步骤：

（1）设置测试电压和电流：用户根据实际需求，设置测试仪的测试电压和电流。通常根据氧化锌避雷器的额定电压和额定电流来确定测试参数。

（2）输入测试电压和电流：将测试电压和电流输入测试仪的电源和电流源，使其输出到氧化锌避雷器。变压器绕组变形测试仪

（3）采集漏电流信号：测试仪的电液传感器采集氧化锌避雷器的漏电流信号，并将其转化成电压信号。

（4）处理漏电流信号：采样电路对电液传感器输出的信号进行采样、放大、滤波等处理，将其转化成数字信号，送入处理电路进行进一步处理。

（5）显示测试结果：处理电路将处理后的漏电流波形和参数通过显示部分显示在仪器的显示屏上，供用户观察和分析。

通过以上的工作原理，氧化锌避雷器测试仪可以对氧化锌避雷器的工作状态和性能进行准确的测试和评估，为电力系统的安全运行提供重要的保障。
