变压器有载开关测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。下面，详细介绍一下这款仪器的操作方法，供大家分享!

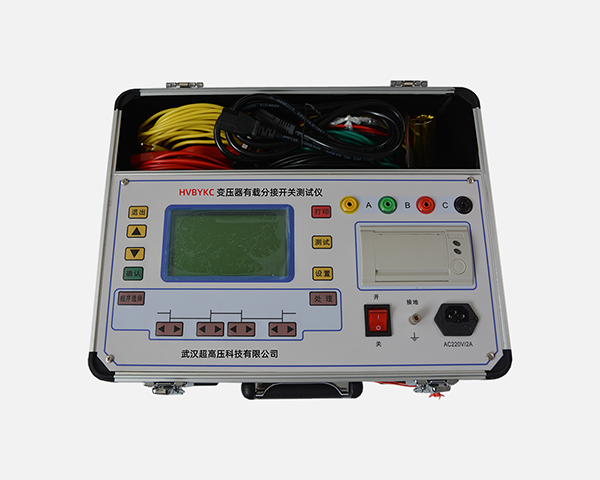

整个仪器由测量本体和标准行式打印机组成，其中测量本体采用独立机箱结构，具有抗震、防电磁干扰特性。仪器的操作面板如图所示

接线：带变压器线圈测量，将仪器内附的4根（红、绿、黄、黑）大线夹取出来，用大线夹夹住变压器高压端子的A、B、C和中性点O端，将线的另一接线端子分别插入仪器面板上的A、B、C、O插孔。用小夹子将变压器低压侧的a、b、c、O端子短路接地即可。如图所示是带有载分接开关的电力变压器原理图

检查接线无误后，打开仪器电源开关。开机画面为设置菜单如图2所示。

按“测试”键仪器显示“充电。。”、“7->8”见图3。这时可按“上、下”键设置档位,按上键变为“7->9”档，按下键变为“6->7”档。所设档位要和待测档位一致。同时可见到屏幕显示正在刷新的ABC三项波形线。

待显示波形呈直线状态且三项数值相对稳定时（注：这是一个充电过程），再按“确认”键屏幕画面如图4所示:此时，表示仪器正在测量开关从7档到8档的开关切换过程。（不改设置就显示07-08）

启动有载开关，当听到有载开关动作对触头进行切换的声音时阻值随之发生变化。仪器将自动搜索到过渡波形，并显示在屏幕上。用四组光标移动键调整光标位置到波形串联.并联.串联的明显转折处。按“相序选择”键选择调整A.B.C三项，光标调节好后显示屏上将直接显示出波形时间和电阻值。如图5
