微机继电保护测试仪仪器用途及特点
发布时间:2019-08-11
浏览次数:

微机继电保护测试仪仪器用途

1.二次调度中所有单个元件的测试(电流、电压、时间、差动、平衡、负序、距 离、功率方向、反时限、频率、同期、重合闸等继电器)。

2.整组传动,能摸拟各种简单或复杂的瞬时性,永久性,转换性故障,可在基 波上叠加暂态直流分量。

3.能随意叠加各次谐波,叠加初始角及含量在线可控。

4. 可分相输出不同频率交流量、交直流两用。

5. 专用低周单元,可方便测试微机低周低压减载保护。

6.各种保护时间特性的自动扫描。功率及阻抗保护特性曲线的扫描。

7.微机主变保护差动比例及谐波制动特性的自动测试。

8.整组距离、零序、过流保护自动测试。

9.用户可编程测试单元,以满足特殊试验用途,例备自投装置的测试。

10.电机失磁失步、反激磁、逆功率及同期等各种保护的测试。

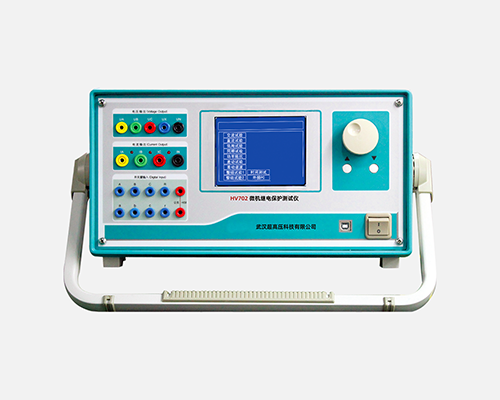

微机继电保护测试仪

微机继电保护测试仪性能指标

1、10个通道同时输出,即同时输出不同频率、相位的三路电压及三路电流、一路3U0,电压0-120V,电流0-40A/三相。

2、微机继电保护测试仪采用8.4寸TFT(800*600)真彩液晶显示屏,可依据现场采光环境设置界面颜色,提供直观图象显示,便于观测。

3、下位机采用精简稳定的Windows ce嵌入式操作系统,Windows界面操作风格,应用程序简小,运行速度快,系统稳定,界面风格友好快捷。

4.微机继电保护测试仪率先在业界采用快捷键方式操作实验,全一体化设计,主机内置鼠标,键盘,也可外接鼠标跟键盘,更加方便用户的使用习惯.

5、采用最新美国TI公司的DSP及大规模可编程器件FPGA,1448点波形模拟,使测试仪具备更佳瞬态响应,及更良好的幅频特性,并是国内独家使用16位串口DA,进一步提高输出精度

6、可对各类型电压、电流、频率、功率、阻抗、谐波、差动,同期微机继电保护测试仪的继电器等分别以手动或自动方式进行测试,可以模拟各种故障类型进行距离、零序保护装置定值校验及保护装置的整组实验,可测试高压线路保护(单、双端测试)、自动重合闸、中间继电器、同步继电器、过激磁保护、反时限正负序过流保护、定时限正负序过流保护、复压闭锁过流保护、频率及低周减载保护、逆功率保护、失步保护、定予接地保护、负序零序及相间功率保护、故障回放。具备GPS触发功能。
