变压器绕组变形测试仪的检测原理
发布时间:2019-08-11
浏览次数:

变压器绕组变形测试仪的检测原理

在较高频率的电压作用下,变压器的每个绕组均可视为一个由线性电阻、电感(互感)、电容等分布参数构成的无源线性双口网络,其内部特性可通过传递函数H(jω)描述。若绕组发生变形,绕组内部的分布电感、电容等参数必然改变,导致其等效网络传递函数H(jω)的零点和极点发生变化,使网络的频率响应特性发生变化。

变压器绕组的幅频响应特性采频率扫描方式获得。连续改变外施正弦波激励源VS的频率f(角频率ω=2πf),测量在不同频率下的响应端电压V2和激励端电压V1的信号幅值之比,获得指定激励端和响应端情况下绕组的幅频响应曲线。L、K及C分别代表绕组单位长度的分布电感、分布电容及对地分布电容,V1、V2分别为等效网络的激励端电压和响应端电压,VS为正弦波激励信号源电压,RS为信号源输出阻抗,R为匹配电阻。

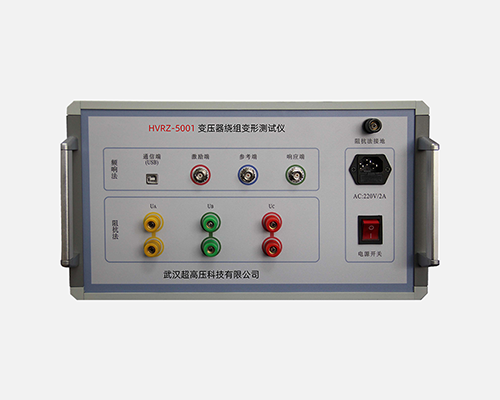

变压器绕组变形测试仪


变压器绕组变形测试仪试验程序

1.首先检查变压器接地状况是否良好,套管引线应全部解开。

2.详细记录被试品的铭牌数据及原始工况有否异常,以及被试品变压器当前测试状况下的分接开关位置,并仔细输入被试品情况登记窗。

3.根据被试品的情况建立被试品数据文件的子目录;测试完成后应将测量的数据备份至该目录下,并注意进行整理工作。

4.数据存放格式:文件是以ASCII码的形式存放。

5.对刚退出运行的变压器进行测量,测量前应尽量让其散热降温;但在整个测量过程中应停止对其所施的降温手段,保持温度,以免测量过程中温度变化过大而影响测量结果的一致性。

6.现场测试时,为防止出现意外损坏仪器,使用所配的电源隔离变压器。变压器绕组变形测试仪国内做的最好的要数武高所,北京电力研究院和专业生产商恒电高测电气等。
